超高精度OCXO搭載 10MHzクロック Platinum/GOLD/Silver 単出力
10MHz マスタークロック Platinum/GOLD/Silver 販売休止中 【代替製品】
Platinum(プラチナ) 型番:UPOCXO-PL-01外部DC専用モデル 販売価格￥86,900
GOLD (ゴールド) 型番:UPOCXO-GL-01外部DC専用モデル 販売価格￥68,200
Silver (シルバー) 型番:UPOCXO-SL-01外部DC専用モデル 販売価格￥49,500
サイバーシャフトの技術と経験を結集した、価格重視のオーディオ向けマスタークロックです。超高精度OCXOを搭載し、単出力にする事で、高性能でありながら価格を抑えました。外部DC電源専用に加えて、内部に次世代リニアレギュレターLT3045を２基搭載した超低ノイズ、超高PSRRのレギュレーター回路を搭載。
位相雑音特性によって「Platinum」「GOLD」「Silver」の３グレードをご用意いたしました。
（位相雑音-109dBc/Hz〜-104dBc/Hz @offset 1Hz)
「Silver」グレードであっても、ハイエンドオーディオ製品に搭載されているルビジウム発振器と同等以上の位相雑音特性となります。
※外部ＤＣ電源は、クロック本体と別売です。
特徴
- 本製品は、新品のOCXOを使用し、長期校正によって抜群の安定度を持ったユニットを選別し搭載しました。
- OCXOユニットを、防磁プレートと遮熱ボードにより構成された堅牢なBOXにより、OCXOの性能を最大に発揮できる環境を保持しています。
- サイバーシャフトクロック製品の中で、一番の小型高性能を目指して仕上げられたデザインとなっています。

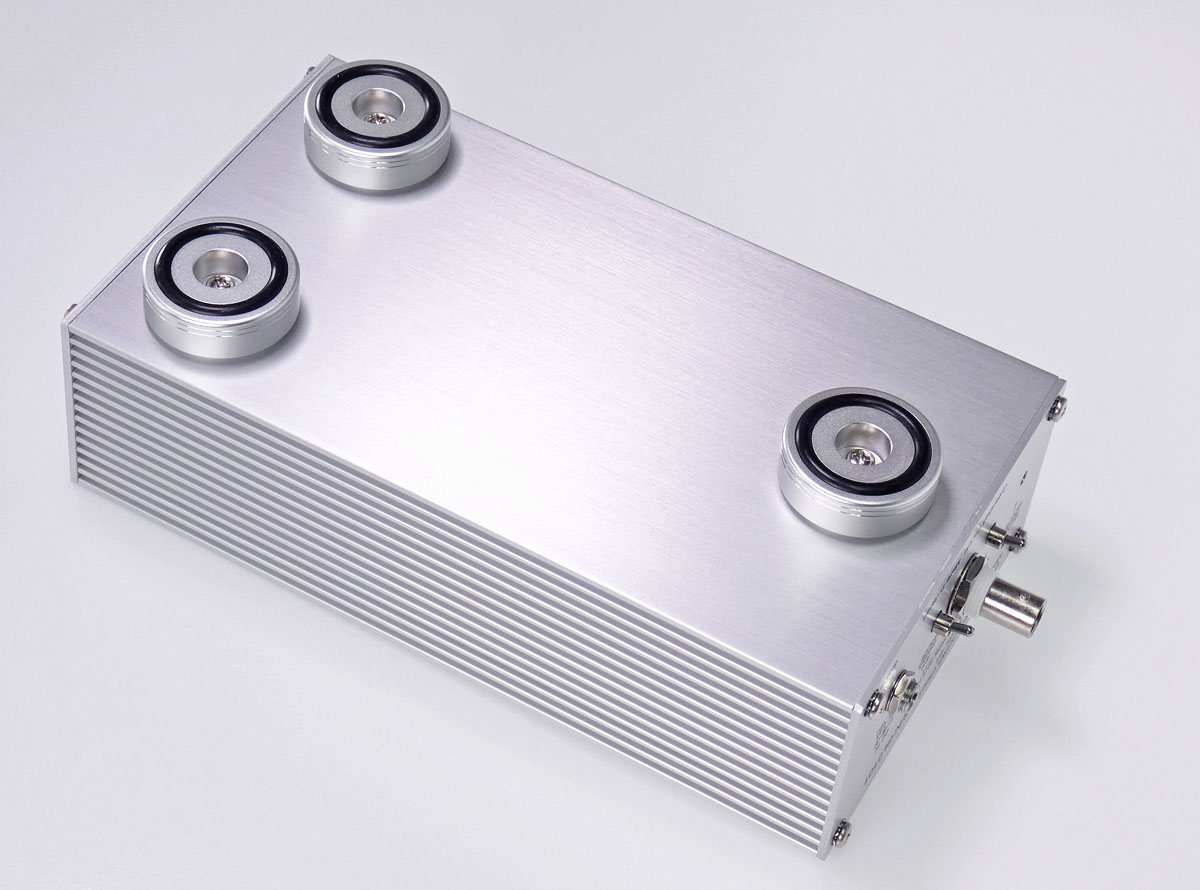

- どのような設置面でも安定できるアルミダイキャスト３点支持足を採用。４ｍｍネジでオプションのスパイクインシュレーターへの交換も可能。
- 出力は、５０Ωまたは７５Ωのインピーダンスの設定が可能です。(実用新案登録済)
- 出力のGND電位を本体のGNDに接続するか、アイソレート(絶縁)するか設定できます。(実用新案登録済) のオーディオシステム毎に異なる複雑なGND処理に、きめ細かく対応する事ができます。
- 外部ＤＣ電源から供給されたＤＣを、本機内部の超低ノイズ・超高PSRRのLT3045を２基構造でレギュレートします。真のクリーンなDCがOCXOに供給されます。
- 内部基板には、通常の倍である７０μｍ厚の銅箔基板を使用。 何度も検証を繰り返した内部レイアウトは最良の状態に仕上がっています。
- オーブン回路が正常に動作してOCXOのユニット温度を管理できるLEDモニターを搭載。
- 高精度校正された測定器を用いて厳密に特性を計測。１台毎に出力部での位相雑音・アラン分散をプロットしてクロック品質を保証します。
- ２年間の無償修理保証が付いています。
超低ノイズ・超高PSRRリニア電源レギュレター
新世代リニアレギュレターLT3045の性能を究極に発揮する２基構造のレギュレター回路搭載
外部DC端子から入力されたDCは、非常に高いPSRRが得られるLT3045を2基並列の電流を分散する回路により12Vにレギュレートされ、クリーンなＤＣがOCXOに供給されます。
注)PSRR（Power Supply Rejection Ratio）電源電圧変動除去比のこと。入力される電源に電源リップルがある場合に、その電源リップルを取除く能力。
出力インピーダンス 50Ω/75Ω切り換え機能について
オーディオ機器の外部10MHzクロック入力のインピーダンスは、50Ωまたは75Ωの製品に分かれています。測定機器では50Ωが一般的ですが、オーディオ機器はワードクロックの入力インピーダンスが75Ωである事から、外部10MHzの入力も75Ωである場合が多いです。インピーダンスの整合は、反射波の発生を防ぐために有効ですので、お使いのオーディオ機器の外部クロック入力のインピーダンスに合わせる事が最適です。
弊社クロック製品は、クロック出力インピーダンスをスイッチにより、お使いの機器に合わせて75Ω/50Ωに設定出来ます。(実用新案登録済)
もし、将来にお使いのオーディオ機器が変更になった場合でも、外部10MHzクロックのインピーダンス整合は確実に対応できます。
出力ＧＮＤ 絶縁／筐体ＧＮＤ選択機能について
出力のＧＮＤ電位は「筐体ＧＮＤから絶縁」または「筐体ＧＮＤ」が切り換えできます。本機の出力のＧＮＤが共通に接地されていると、本機と接続機器のGND電位差が接続ケーブルのＧＮＤを経由して流れるためGNDループというノイズを発生させる原因となります。そのため、通常は各出力のGNDは絶縁されていた方が対ノイズには良い結果が得られます。お使いのシステムによっては各機器のＧＮＤをしっかりと大地接地を行っている場合もあります。このような各機器間のＧＮＤ電位差が無い場合には、出力ＧＮＤが筐体ＧＮＤに接地されていた方が対ノイズには良い結果が得られる場合もあります。
オーディオシステムの環境は様々ですので、ご自身の環境に合わせて最適な方法を選ぶ事ができます。
外部DC電源の供給について
本機は、外部DC電源のみで動作する仕様となっています。必ず外部DC電源をご用意下さい。ご予算に合わせて選べる低価格なリニア電源・ACアダプタ(トランスタイプ)の電源もご用意いたしました。サイト下部のオプション欄をご覧下さい。外部DCの仕様は、13.5V〜16V 0.8Aです。
外部DCプラグ規格は、2.1mm/5.5mmとなります。通常のDCプラグも使用できますが、ねじ込み可能なジャックを使用しています。【RS製品 487-820】
ＯＣＸＯとは
世界のトップメーカーへ弊社の要求仕様により納入されたオーディオ品質に最も適した特性のＯＣＸＯを採用しました。さらに、新品のユニットが納入されてから数ヶ月間社内校正し、非常に安定した特性を持つ個体を選別して搭載しています。(メーカー名・型番は非公開です。）
Platinum/GOLD/Silver クロック性能選別値
・本製品に搭載しているＯＣＸＯは新品のＯＣＸＯユニットを数ヶ月間の校正を経て安定した個体を使用しています。 オーディオ用のクロックとして最適な選別を行うために、位相雑音特性および、より精査が可能な短期安定度（アラン分散）との総合的な評価を行っています。
内臓OCXOユニットの出力特性のみの計測では製品の評価は出来ません。弊社の校正の測定は、OCXOユニットの出力を直接では無く、バッファー回路も含めた全ての性能を評価する為に、この製品の出力端子から計測されています。
・選別基準値
位相雑音：Offset 1Hzで-109〜-104dBc/Hz以下 Offset 10Hzで-125dBc/Hz以下(共通)
モデル |
位相雑音特性 |
販売価格(税込) |
ご購入方法 |
|---|---|---|---|
Platinum(OP09) |
< -109dBc/Hz |
86,900円 |
販売休止中 |
GOLD(OP07) |
< -107dBc/Hz |
68,200円 |
販売休止中 |
Silver(OP04) |
< -104dBc/Hz |
49,500円 |
販売休止中 |
アラン分散 短期安定度 参考値
[Platinum] TAU = 1sec 7.0E-13 以下 (0.00070ppb/s)
[GOLD ] TAU = 1sec 9.5E-13 以下 (0.00095ppb/s)
[Silver ] TAU = 1sec 2.0E-12 以下 (0.00200ppb/s)
※上記値は、一般的なカタログ値(Typical)では無く個別に計測した保証値ですので、製品の品質は一定です。いわゆる「はずれ」はありません。
※位相雑音オフセット1Hzの値は、平均化誤差を回避するためオフセット1.000Hzから1.099Hzの値の適切値が採用されます。位相雑音の測定は、非常にセンシティブであり測定器や測定の誤差があります。表記の位相雑音値は絶対値ではなく測定の誤差を含みます。表記された位相雑音値は、弊社の同一条件によって計測された値であり、製品のグレード分けの指標です。
使い方
本機の背面にある10MHzクロック出力をＢＮＣケーブルでお使いのオーディオ機器の外部10MHzクロック入力に接続するだけです。あとはオーディオ機器側の設定を外部クロック入力にするように変更して下さい。(自動で切り替わる機器もあります。)
適合するオーディオ製品
"ESOTERIC Grandioso T1,K1X,K1,P1X,P1X,P1,D1X,D1,K-01XD,K-01Xs,K-01X,K-01,K-03XD,K-03Xs,K-03X,K-03,K-05Xs,K-05X,K-05,K-07Xs,K-07X,K-07,,D-02X,D-02,D-05X,D-07X,P-021,P-02X,N-01XD,N-01,N-03T,N-05XD,N-05,G-0,G-0s,G-0Rb,G-02,G-03X,G-25U,TASCAM CG1000 / dCS Vivaldi clock,Paganini clock,Scarlatti Clock / MUTEC iCLOCK,MC-3+,MC-3+USB / Antelope Audio Isochrone OCX HD,OCX-V,OCX,TRINITY,PURE2,ZODIAC PLATINUM,Amari / VMV SMSL D3 / DELA N1-S38 / Phasemation HD-7A / SFORZATO DSP-Vera,DSP-Dorado,DSP-Pavo,DSC-Vera,DSC-Drado,DSC-Grus,DSP-01,DST-01,DSP-03,DSP-05 / TEAC UD-701N,UD-503,UD-505,UD505-X,NT-503,NT-505,NT-505-X,VRDS-701T,VRDS-701,PD-505T / SPEC RMP-X1 / Sound Warrior SWD-CL10 (OCX) / TechDAS D-7,D7i / M2TECH EVO DAC TWO PLUS,HIFACE EVO TWO / CH Precision C1,D1 / Triode TRV-CD6SE/BK / aurender W20,N20,N150 / soulnote D-3,D-2,S-3 / SOtM sMS-200ultra,tX-USBultra,SOtM sNH-10G (いずれも要 マスタークロック入力機能) /GUSTARD U16,U18,R26,A26,X26pro / Singxer SU-2 / iFi Audio Pro iDSD (Signature) / UpTone Audio EtherREGEN / Audio Gd DI-20HE,DI-20,R-7HE (version 2020),R-7 (version 2020)"
他、10MHzクロック入力があるマスタークロックジェネレーター、CDP、DDC、DAC、Audio HUB 等
※お使いになる機器の仕様がご不明の場合は、機種名とともにお問い合わせ下さい。
仕 様
超低位相雑音ＯＣＸＯ搭載 １０ＭＨｚ発振器
付属品 取扱説明書、 試験成績書及び、位相雑音・アラン分散特性グラフ
○別売オプションで、ＢＮＣケーブルをご用意いたしております。
出力：１０ＭＨｚ×１系統 サイン波
出力レベル： １．６Ｖｐ−ｐ 固定 (誤差 ±10%) ５０オーム時
出力インピーダンス：５０オーム／７５オーム切換式
出力ＧＮＤ電位：本体ＧＮＤ／絶縁 の切り換え可能
外部DC電源： ＤＣ１３.５Ｖ〜１６Ｖ ０．８Ａ
外部DCプラグ規格： 2.1mm/5.5mm ねじ込み可能
本体サイズ：W110mm x D212mm x H70mm (突起部含む) オプション使用時 H78mm
重量 約１Ｋｇ
○２年間の無償修理保証付き ○国内生産物賠償責任保険加入済み製品
※デザイン・仕様は、改良のため予告なく変更する事があります。
製品型番説明
Platinum 型番 "UPOCXO-PL-01" 固有型番 / GOLD 型番 "UPOCXO-GL-01" 固有型番
Silver 型番 "UPOCXO-SL-01" 固有型番
スパイクインシュレーター オプション
スパイクインシュレーター 型番:SPF-01 販売価格 ３個セット￥13,800
メカニックダイオード構造により、接地面からの振動をブロックします。
ネジ経４mmで標準のアルミダイキャストインシュレーターと交換して使えます。
スパイクと台座が一体化しますので、機器の設置や移動に手間がかかりません。
出荷時は、標準のアルミダイキャストインシュレーターが本体に取り付けられて、本オプションは先端破損防止のため同梱されます。簡単に装着可能です。
【KRYNA T-PROP TP-3 M4】の製品です。
( 弊社斡旋品 )
★弊社旧製品は、交換ができない機種がありますのでご注意ください。
厳選リニア外部電源 オプション１
型番:CYB-LN02 販売価格￥16,500 (税込) 販売中 ( 製造メーカー/型番 : TOPPING / P50 )
「コスト重視でリニア電源の導入もしたい」、とのご要望にお応えして厳選した海外製高性能リニア電源をご用意いたしました。低ノイズ密閉型トロイダルトランス、超低ノイズTPS7A4700レギュレターを３基搭載した高品質な製品となっています。クロック本体のLT3045電源の相乗効果で、本電源でのクロック出力計測特性値は、高純度外部電源(LTPW01)と同等です。１台毎にサイバーシャフト品質テスト済み
入力：ＡＣ１００Ｖ〜２４０Ｖ (スイッチ切換式)
ＡＣケーブル１本付属 (海外プラグケーブルは付属しません。)
出力電圧：１５Ｖ １系統 （USB 5V x 2 使用しません)
付属ＤＣケーブル：１.２ｍ＋０.２ｍの２本付属
本体サイズ：W110mm x D110mm x H52mm 0.9Kg
サイバーシャフト独自の１年保証付／日本語マニュアル付属
※ねじ込み式ＤＣプラグではありません。
※別売ＤＣ分岐ケーブルで分配器との併用も出来ます。
＜＜本電源を他社製品に接続するためご購入の場合のご注意＞＞
本製品は、サイバーシャフト製クロック製品及び分配器で想定される電流負荷や条件によって
ノイズ性能、耐久性能試験で確認しています。他社製品にお使いになる場合は、未知の
電流負荷や使用条件となるため、性能や耐久性に対して保証ができませんので予め
ご了解の程お願いいたします。

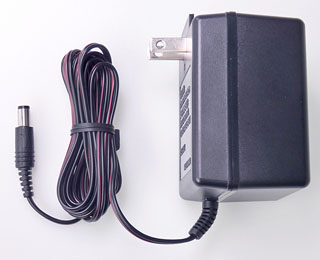

厳選ＡＣアダプター外部電源 オプション
型番:CYB-AD02 トランス型ＡＣアダプター 販売価格￥3,300
総予算をＯＰグレードのアップに優先されたい方のために国内メーカーより厳選したＡＣアダプター電源をご用意いたしました。トランス型の電源になっており、スイッチング電源特有のスパイクノイズを発生させません。クロック本体のLT3045電源の効果で、本電源でのクロック出力計測特性値は、高純度外部電源と同等です。オーディオ的には、リニア外部電源をお薦めいたしますが、リニア外部電源の導入は次回の予算でという方にお薦めです。
AC100V専用/出力15V / DCケーブル長１.７ｍ/日本製 PSE認証済
※ねじ込み式ＤＣプラグではありません。
※OP21A(-D)(-1)//OP20A(-D)(-1)/OP19A(-D)(-1)/OP18A(-D)(-1)には使えません。
※別売ＤＣ分岐ケーブルで分配器との併用も出来ます。
Ｇａｌｌｅｒｙ
画像をクリックすれば大きい写真が見られます。
Ｑ＆Ａ
搭載されるOCXOの位相雑音特性とアラン偏差の短期安定度の特性が異なります。他は、すべて同じです。
搭載されるOCXOの位相雑音特性とアラン偏差の短期安定度の特性が異なります。他は、すべて同じです。
超高精度クロック分配器を複数ご用意しております。４〜３出力まで拡張できます。２分配であれば、弊社従来製品のトランス型分配器も使用できます。(50ohmのみ)
校正の計測値上の差異は、ありません。私達は、クロックの専門家です。計測に違いが無い事しかお伝えできません。ここが難しい所なのですが計測値の違いが無い場合でもオーディオとしての効果比較の差異は現れると想定します。超高純度外部電源の設計は、いままでのオーディオファンのご要望を多く取り入れおり、ユーザー様からのポジティブ評価も多数いただいております。ただし、外部クロックの効果は、クロックの特性に比例しますので電源のグレードよりもクロックの特性の方を重視される事をお薦めいたします。
ＯＣＸＯですので電源投入後３０分程度で安定します。ただし、高精度発振器は他の物でも同様なのですが数十時間をかけて徐々に本来の特性が出てきます。消費電力も僅かですので、基本的には電源は切らずに常時通電でお使いになられる事をお勧めいたします。しかし、落雷発生時には必ずコンセントからプラグを抜いて本体をサージから守ってください。
オーディオ用としての用途でしたら経年的に変化する可能性がある周波数値は、ほとんど問題では無いので特に定期的な調整は必要ないと思います。サービスといたしまして、保証期間内でしたら２回までの周波数確度の調整は無償で承っております。(送料はお客様ご負担) 後々の点検には有償となりますが5,500円(送料別)にてアラン分散・位相雑音計測と周波数確度の再校正も承ります。
外部クロックの効果は、そのクロックの精度に一番依存します。そのため、まずは位相雑音とアラン分散の性能が高い方を選択した方が、良い結果が得られます。リニア電源とＡＣアダプターでの特性校正値は、ほとんど変わりません。そのため、費用の比率は先ずクロック性能の方に掛ける事をお薦めします。次のステップとしてリニア電源やケーブルのグレードアップを試みた方が費用対効果は良い結果が得られます。
高純度外部ＤＣ本電源 LTPW01/05の標準でご用意しているＤＣケーブルは、１４ゲージの直径8mm極太タイプを使っています。そのため、ねじ込み式ＤＣプラグジャックの構造でないと不用意にプラグが抜けてしまう可能性がある事から、ねじ込み式を採用しています。純正以外の電源をお使いの場合で、ケーブルがそれほど太くない場合は、ねじ込み式である必要性はありません。
